Описание

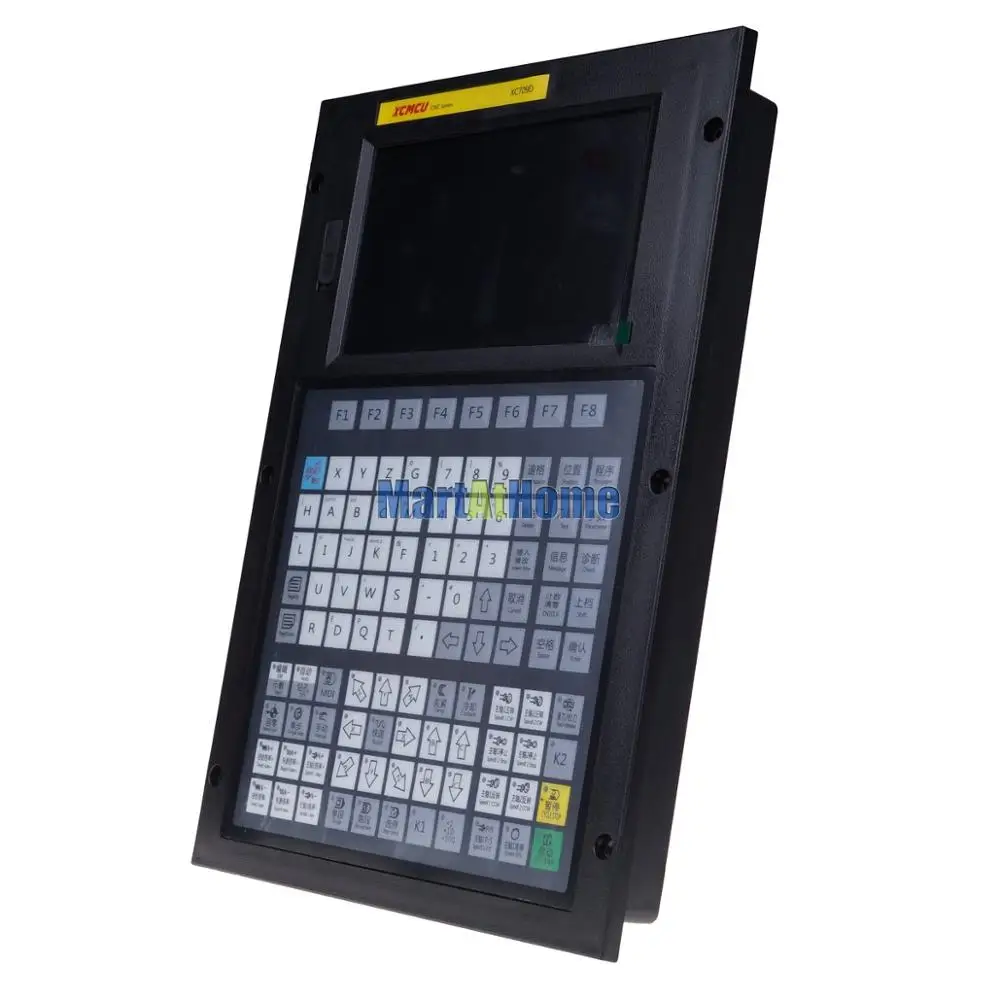

XC709D 3~ 6 осевая USB система управления с ЧПУ FANUC g-код поддержка офлайн фрезерование расточные сверления подача английский и китайский

Посылка включает в себя:

1 х система управления с ЧПУ

Руководство по эксплуатации на английском языке-1 шт.

Английский Интерфейс,На английском и китайском языках Панель

Описание:

Многофункциональная система чпу XC709D-это система чпу нового поколения, разработанная нашей компанией.Поддержка резьбы, фрезерования, сверления,И нарезания резьбы. Он использует 32-битный высокопроизводительный микропроцессор, в режиме реального времени multi-задачи управления технологий и аппаратных интерполяции, полный связь, высокоскоростной небольшой отрезок перспективный алгоритм. Точность интерполяции 0,001 мм, максимальная скорость 30 м/мин. Это лучший выбор для гравировального станка, небольшого обрабатывающего центра, фрезерного станка с ЧПУ и сверлильного станка с ЧПУ.

Сравнение XC709D, XC709M, XC809D, XC809M:

Модель	XC709D	XC809D	XC709M	XC809M
Применение поле	Используется в гравировальных станках, гравировальных и фрезерных станках, небольших обрабатывающих центрах		Используется для сверления, нарезания и автоматизированного сверлильного станка.
Алгоритм	Микро-отрезков перспективный алгоритм		Общий алгоритм
Заготовки	Стандарт обработки заготовки		Обработка нестандартной заготовки
Ручное Программирование	Поддержка		Никогда не поддерживают воздушную почту столба Кита
Программа экспорт от компьютера	Поддержка		Поддержка

Особенности:

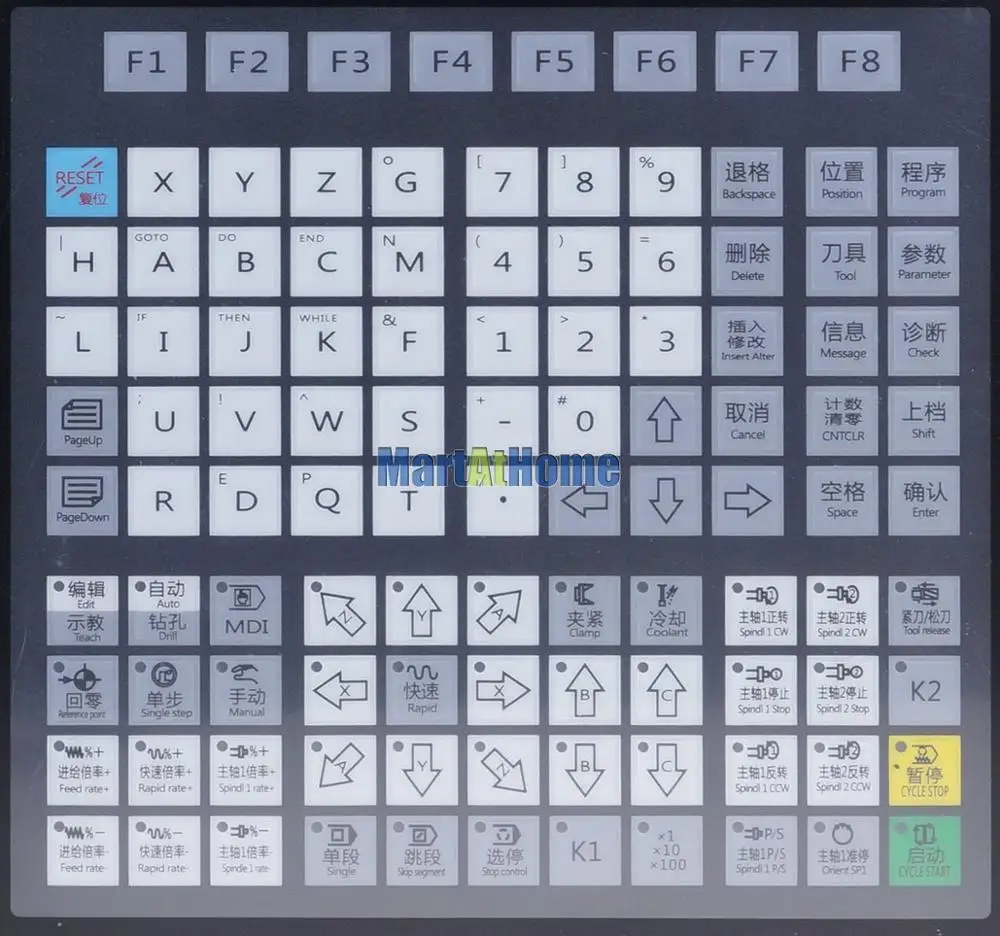

Исходя из32-битный микропроцессор, Полностью связанные, точность интерполяции 0,001 мм, максимальная скорость 30 м/мин, поддержка направления + импульса и квадратурного импульса. 7-дюймовый цветной широкоэкранный ЖК-дисплей,Разрешение 800 × 480, стиль интерфейса Windows. Оснащен 8 мягкими функциональными клавишами, Управление простое и простое в обучении. Обеспечивает богатый интерфейс отображения, такой как классификация параметров, журнал сигнализации, диагностика системы и т. д., удобный для отладки и обслуживания. Поддерживает международныеСтандартный г инструкцииИ совместим сFANUCСистема инструкции. 40 видов G-command, поддержка бурового цикла и нарезающего цикла. Часть программы полноэкранное правление, встроенный 1 г массивное пространство программы, может хранить N части программы. USB интерфейсПоддержкаЧтение и запись файлов с u-дискаДанных резервного копирования. Вход 24 точки (расширяемый до 96), выход 24 точки (пользовательский). Оператора Язык интерфейса:Китайский, английский, переключаемый. Использует ускорение предварительной интерполяции и контроль замедления. Инструмент длины ножа поддержки компенсации и инструмент для радиуса компенсации. Поддержка пробной обработки маховика для облегчения отладки программы. Поддержка многоуровневого управления, удобное управление устройством и ограниченная функция блокировки системы. ПоддержкаGG, Mastercam, PowerMill, FeatureCAM, ArtCAM, JDPaint, WentaiИ другие вечерние файлы программного обеспечения G. Поддержка самостоятельного программирования,Гибкое использование различных журналов для инструментов.

Технические характеристики:

Основание Функция
Кол-во управление осями	3 ~ 6 осей (X, Y, Z, A, B, C)
Кол-во связь оси	Полная связь
Журнал инструмент:	Поддержка, необходимо изменить код магазина
Шпинделя	2 аналоговых шпинделя, где шпиндель 1 может использовать цифровой шпиндель (занимающий цифровую ось)
Шпинделя мониторинга	Да
Минимальный блок команды	0,001 миллиметр
Максимальная команды и соотношение цена/качество	± 99999999 × Минимальный блок управления
Быстрая скорость подачи	30000 миллиметр/мин
Быстрая скорость подачи преимущественную силу	F0, 25%, 50%, 75%, 100%
Резка скорость подачи	12000 миллиметр/мин
Импульсном режиме	1: направление + пульс 2: квадратурный пульс (если драйвер поддерживает, рекомендуется, защита от помех более сильна)
Максимальная частота	Можно установить 100 кГц, 200 кГц, 500 кГц. (500 кГц может быть осуществлен только во всех осях ортогонального режима вывода)
Скорость подачи преимущественную силу	0 ~ 150%
Электронные передаточное число	1 ~ 65535: 1 ~ 65535
Автоматический разгон и торможение	Да
Высокоскоростной небольшой отрезок перспективный алгоритм	Да
Маховик процесс обработки	Да
Позиционирования	G00 (позиционирование линейной интерполяции)
Интерполяция	Прямая линия (G01), дуга (G02/G03/G12), спиральная интерполяция
Возвращение к контрольная точка	Автоматически возвращается в опорную точку (G28)
ЖК-дисплей	7-дюймовая TFT ЖК-дисплей экран, разрешение 800X480
Многодокументный интерфейс программного обеспечения ключи	8
Один шаг, чтобы дать	X1, x10, x100
Интерфейс связи	U диск интерфейс
Внешний маховик интерфейс	Да
I/O Интерфейс	24/24 (растяжимый to96/96)
Пауза (секунд)	Да
Квази-единый статус	Да
Квази-стоп	Да
Для хранения туда и обратно в клетку	Да
Auto MDI Управление	Да, поддержка многосегментной работы.
Сброс	Да
Прыгать переключатель	Да
Одноступенчатый фильтр для работы	Да
Программа защиты переключатель	Да
Само-диагностические функции	Да
Кнопка аварийной остановки	Да
Мощность питания	Однофазный Вход 100 ~ 240 В переменного тока 1.52A 50/60 Hz±1, выход 24 В постоянного тока 3.2A
Система координат	Система координат машины (G53), система координат заготовки (G92, G54 ~ G59), локальная система координат (G52), система координат
Автоматическая система координат установка	Да
Десятичная система точечный ввод	Да
Вспомогательные функции
Вспомогательная функция	M2 цифры, M код настройки, ручной/MDI/автоматический режим для управления шпинделем вперед, назад, стоп; контроль запуска и остановки охлаждающей жидкости. И т. Д.
Шпинделя Функция
Шпинделя функция	Имитация шпинделя, двойной шпиндель
Цифровой шпинделя	Поддержка ed шпинделем 1, занимает одну цифровую ось (ось Z не поддерживает), и скорость вращения более стабильная.
Нарезание резьбы	Поддержка
Шпиндель с аналоговым выходом	Да, двойной шпиндели
Ножи Функция
Функция инструмента	Поддержка Автоматическая смена инструмента, Поддержка Сплит центровочные нож, 3-точечная центровочные инструмент
Компенсация инструмента памяти	-9999,999 ~ 9999,999, 99
Компенсация инструмента	Инструмент длины инструмента радиус и инструмент для радиуса компенсации
Редактирования Управление
Функции редактирования	Параметры, диагностический битовый ввод, правка программ, многопрограммное выполнение MDI
Емкость для хранения	1 г
Количество сохраненных программы	500
Программа отображаемое имя	Китайский, английский, цифры и комбинации
Программа линия поиска	Да
Не используйте дополнительный блок	Да
Программа переключения	Да
Дисплей
Дисплей	Китайский, английский, переключаемый
Время обработки, количество деталей	Да
Скорость вращения шпинделя, M/S Команда	Да
Габариты (мм)	Размеры (высота × ширина × толщина) 328 × 236 × 80
Размер отверстия (высота х ширина)	305x207
